Установка шрифтов в 1С

2. Модуль печати двухмерного штрих-кода PDF417

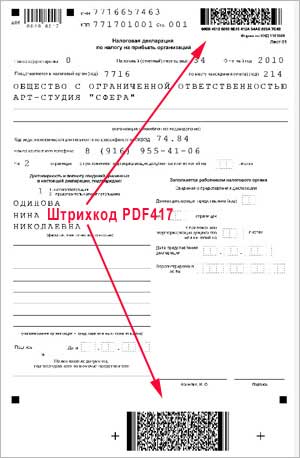

Модуль предназначен для печати машиночитаемых форм налоговых деклараций, бухгалтерской отчетности с нанесением на листы двумерного штрих кода символики PDF417, содержащего данные, подлежащие вводу с этого листа документа в налоговом органе.


штрихкод

Двухмерный штрих-код необходим для сдачи отчетов на бумажных носителях в ИФНС (приказ ФНС России от 10.06.2008 № ВЕ-3-6/275@).

Двухмерный штрих – код представляет собой штрих-код символики PDF417.

Для установки вручную единого модуля печати машиночитаемых бланков необходимо предварительно скачать архивный файл, содержащий инсталляционный пакет модуля печати с сайта ФГУП ГНИВЦ.

Скачать модуль печати двумерного штрих-кода c сайта www.gnivc.ru

Далее извлеките из скаченного архива установочный файл.

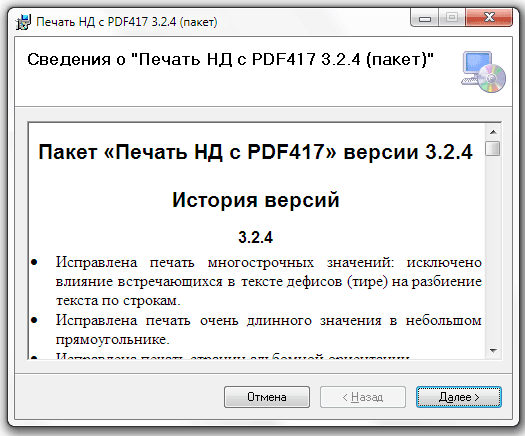

Выберите файл - "Печать НД с PDF417.msi" и запустите его на своем компьютере.

штрихкод

После выполнения программы будет установленно приложение TAXDOCPrt.dll на системный диск (C:\Program Files\gnivc\print-nd-pdf417\)



Штрихкод PDF417

PDF417 (англ. Portable Data File — портативный файл данных) — двумерный штрихкод, поддерживающий кодирование до 2710 знаков. PDF417 был разработан и введен в 1991 году фирмой Symbol Technologies.

PDF417 широко применяется в идентификации личности, учёте товаров, при сдаче отчетности в контролирующие органы и других областях. Формат PDF417 открыт для общего использования.

PDF417 может содержать до 90 строк. Каждая строка состоит из:
  • стартового и стопового шаблона. Они характеризуют штрихкод как PDF417.
  • набора ключевых слов (КС):
    • левый и правый индикаторы — содержат информацию о номере строки, количестве строк и столбцов, уровне коррекции ошибок;
    • до 30 КС данных, содержащих как непосредственно данные, так и информацию для восстановления поврежденных КС.

Каждое КС состоит из 17 модулей, каждый из которых содержит 4 штриха и 4 пробела (отсюда номер 417).

PDF417 поддерживает три типа данных: текст (ASCII), байты и числа.

Один символ в коде PDF несет в себе до 1,1 килобайт машинно-читаемых данных на площади, сравнимой с размерами обычного штрих-кода. В отличие от линейного штрих-кода, требующего привязки к большой базе данных, символ PDF417 сам является базой данных.

PDF417 - система кодирования со следующими характеристиками:

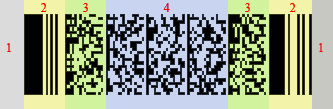

Структура PDF417 Базовая структура штрих-кода PDF417:
1 - Стартовая и стоповая чистые зоны.
2 - Стартовый и стоповый шаблон.
3 - Индикаторы номеров столбцов.
4 - От 1 до 30 столбцов с данными.

PDF417 отвечает требованиям недорогого способа ввода, хранения и передачи больших объемов данных. Он может передавать целые файлы данных (текстовые, числовые, двоичные), кодировать графику, отпечатки пальцев, транспортные накладные, сообщения электронного обмена данными (EDI), инструкции настройки оборудования и т.д.
